Этапы строительства:
- Подготовительные работы на стройплощадке: подготовка мест складирования и мест временного хранения строительных отходов, подготовка поверхностей строительных материалов и элементов;
- Завоз стройматериалов на обозначенные места временного складирования;
- Возведение ограждающих конструкций;
- Монтаж инженерных систем OB, ВК, ЭОМ и пр.;
- Подключение технологического оборудования;
- Герметизация стыков ограждающих конструкций и встроенного в них оборудования;
- Уборка чистого помещения;
- Аттестация и сдача помещения в эксплуатацию;
- Передача документации, протоколов испытания, исполнительной документации.
Конструктивные материалы для чистых помещений
Потолок

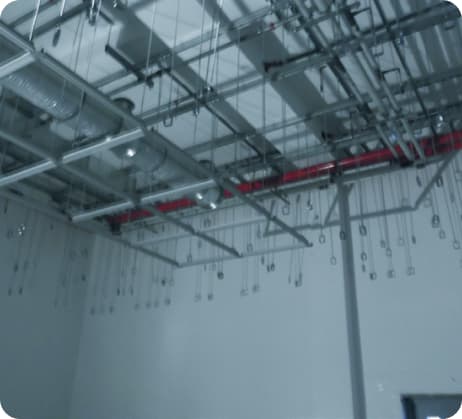

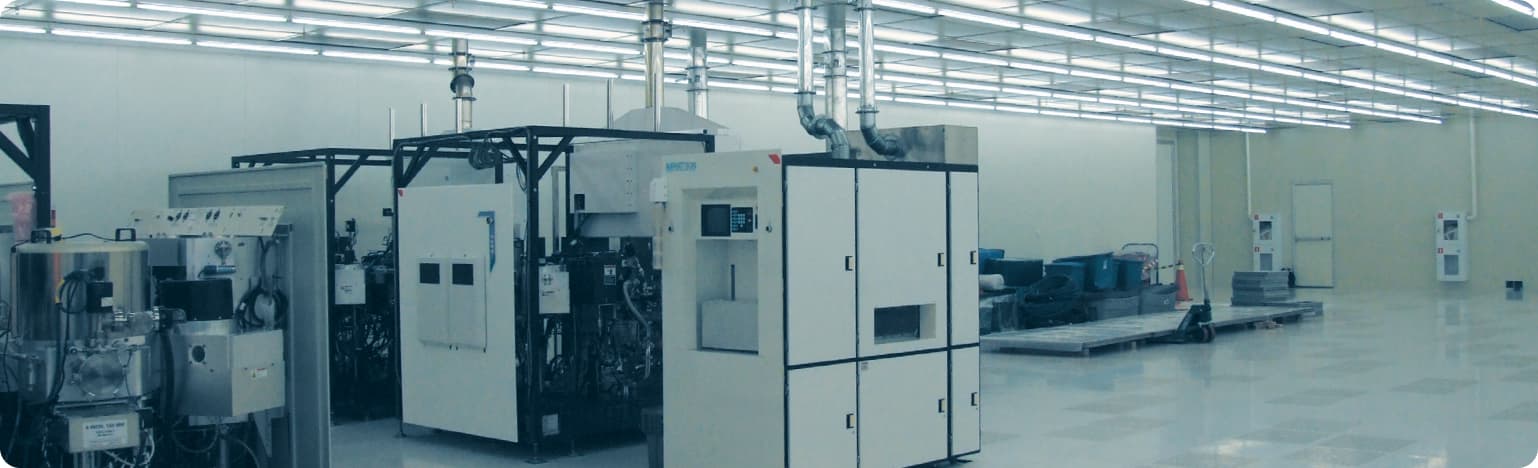

Потолок в чистых помещениях устраивается в виде подвесных систем. Стандартные размеры потолочных панелей: 600 х 1200 мм, 900 х 1200 мм или 1200 х 1200 мм. Такой размер ячеек позволяет встраивать фильтро-вентиляционные модули (ФВМ), фильтры, светильники и пр.

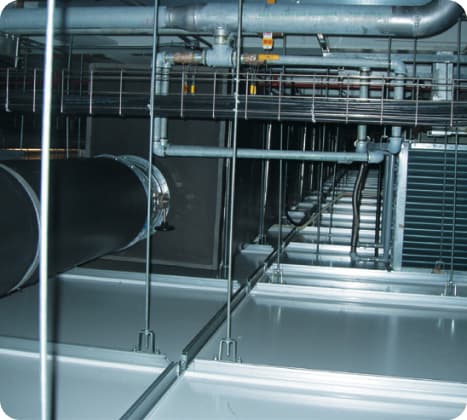

Необходимые инженерные системы прокладываются в запотолочном пространстве с опусками к точкам подключения оборудования. Со стороны чистой зоны все стыки пото-
лочных конструкций и элементов могут быть герметизированы, что полностью исключает попадание частиц из межпотолочного пространства внутрь помещения.

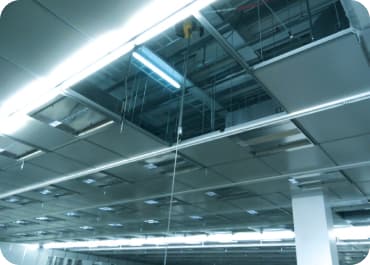

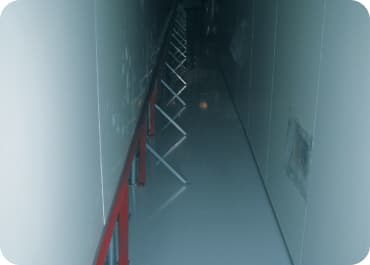

При устройстве потолка чистого помещения типа «walk-оп» обслуживание оборудования и инженерных систем возможно из запото-лочного пространства, что позволяет не нарушать режим работы чистого помещения. В противном случае, обслуживание производится снизу.
Пол

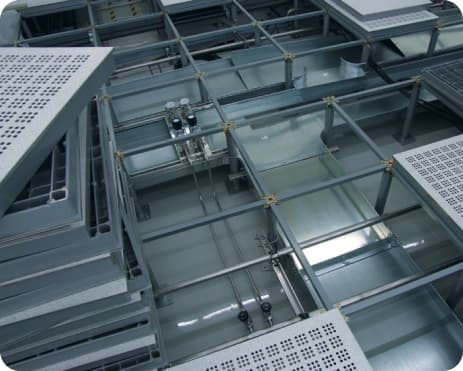

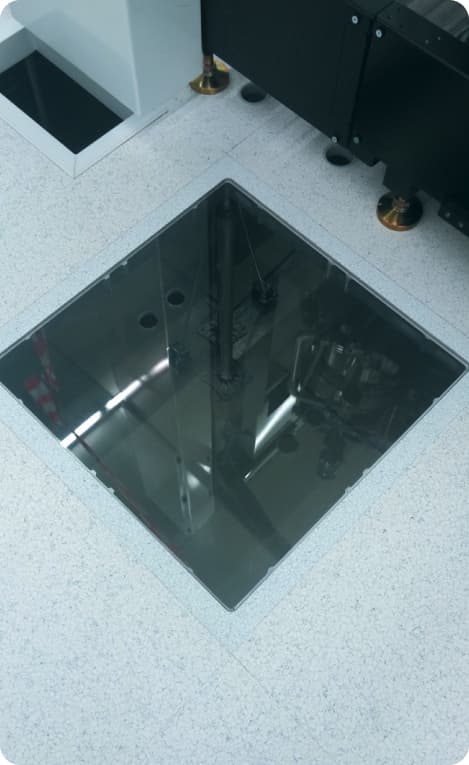

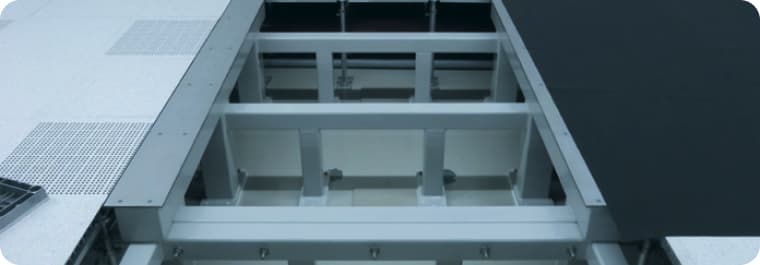

При устройстве полов в чистых помещениях руководствуются требованиями класса чистоты. В помещениях класса ISO 3-6 монтируют специальные фальшполы с антиста-тичным покрытием. Для получения равномерных ламинарных потоков используются плиты с разной степенью перфорации. Пространство под фальшполом используют для прокладки инженерных коммуникаций, что позволяет эффективно решать проблему организации пространства чистого помещения.
При устройстве чистых помещений класса ISO 6 и ниже применяют наливной пол или линолеум. Перед этим проводится серьёзная подготовка существующего пола с очисткой, выравниванием, грунтовкой и окрашиванием. Для защиты от статического электричества применяют токопроводящий линолеум, под которым прокладывают сетку из медной ленты, соединенную с заземляющим контуром по периметру помещения.
Двери

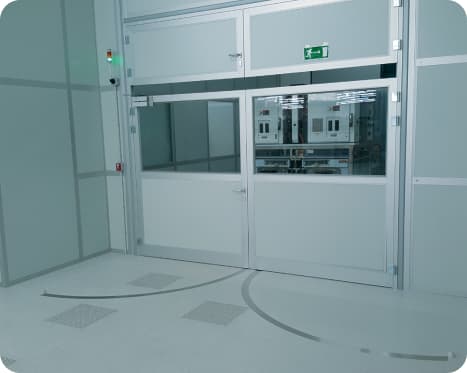

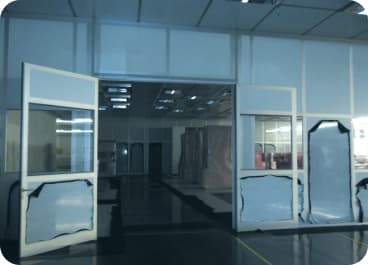

В чистых помещениях чаще всего устанавливают двери с магнитными доводчиками, плотно прижимающими дверное полотно. Двери производятся из металла и пластика высокого давления (HPL), которые сохраняют свою целостность под механическими воздействиями в течение длительного срока эксплуатации.В качестве наполнителей используется минвата или пенополиуретан, что обеспечивает требуемые термо-, шумоизоляционные и противопожарные свойств. При необходимости устанавливаются двери со смотровыми окнами, состоящие из двойного остекления.
Окна и передаточные шлюзы

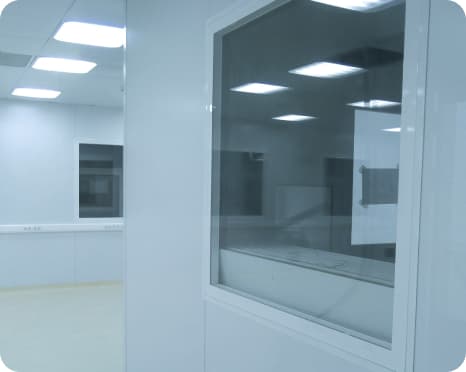

Окна чистых помещений имеют двойное остекление, встраиваются заподлицо в стеновые панели и являются глухими.
Для передачи материалов и образцов продукции используется передаточное окно-шлюз, которое может быть активным или пассивным, в зависимости от требований. В активном передаточном окне создается подпор воздуха, что минимизирует перетекание частиц в смежное помещение во время передачи предметов.При необходимости применяют внутреннюю тонировку стёкол.
Стеновые панели

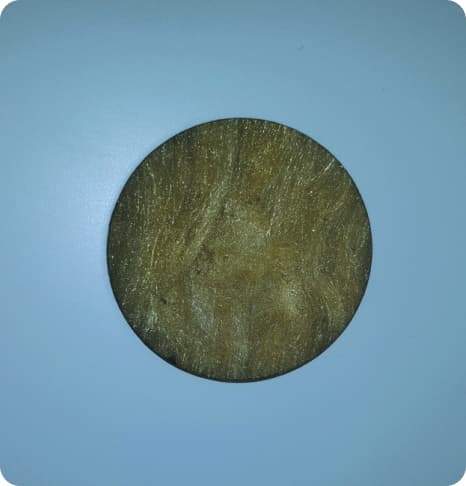

Это базовый конструктивный элемент чистой зоны. Чаще всего применяется сэндвич-панель, состоящая из двух слоёв тонколистовой стали толщиной 0,5-0,7 мм и наполнителя (минераловатный наполнитель, пенополистерол и др.). Негорючая базальтовая вата, которая обладает высокими тепло- и звукоизолирующими свойствами, а так же устойчивостью к температурным деформациям. Широкое применение стеновых сэндвич-панелей обусловлено следующим:
- физическими (тепло-техническими, износостойкими и др.) свойствами;
- широкими конструктивными возможностями при монтаже узлов;
- удобством и лёгкостью при монтаже;
- доступной стоимостью.
Проектирование и организация контролируемых технологических сред в производственных помещениях
Подготовка поверхностей строительных конструкций под монтаж чистых помещений
- Удаление старых покрытий с поверхностей строительных конструкций;
- Шлифовка и обеспыливание;
- Подготовка под нанесение финишных слоев покрытий;
- Полировка покрытий, нанесение эпоксидной краски;
- Монтаж ограждающих конструкций;
- Разметка мест установки ограждающих конструкций;
- Установка опорных конструкций;
- Установка ограждающих конструкций;
- Герметизация перегородок;
- Устройство антистатических покрытий.

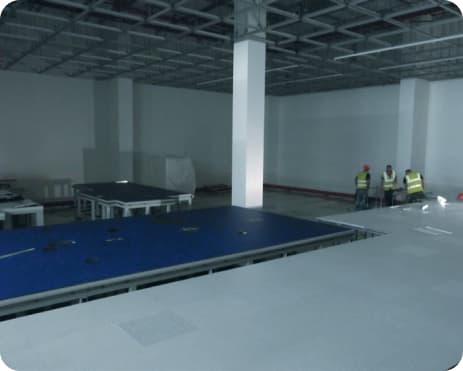

Монтаж фальш-полов
- Разметка мест установки опор фальш-пола;
- Установка опор, направляющих профилей;
- Укладка плит фальш-пола.

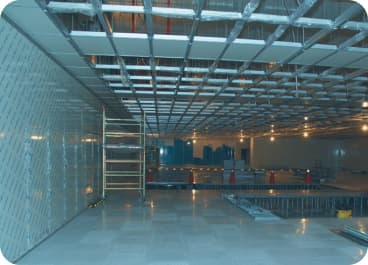

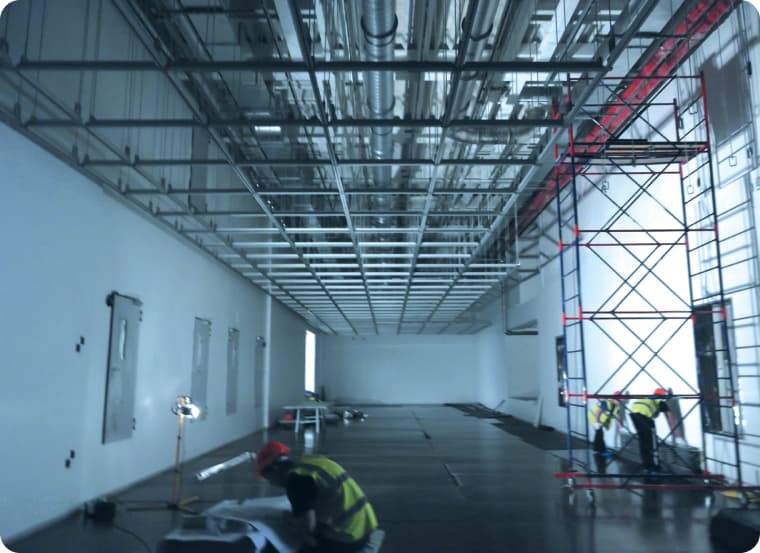

Устройство потолка чистого помещения
- Устройство подвесной системы фальш-потолка;
- Монтаж Т-образных несущих элементов;
- Монтаж потолочных плит.
Монтаж системы освещения чистых помещений
- Монтаж системы освещения;
- Подключение питания к светильникам;
- Устройство каналов прокладки кабелей;
- Укладка кабелей.
Система подачи деионизованной воды
- Установка системы обратного осмоса;
- Установка резервуаров готовой воды.
К списку
Система холодоснабжения
- Установка чиллеров;
- Установка насосов;
- Монтаж трубопроводов.
Система вентиляции и кондиционирования
- Монтаж приточно-вытяжных установок центрального кондиционирования и вентагрегатов;
- Монтаж общеобменной и вытяжной вентиляции;
- Устройство локальных систем фильтрации воздуха.
Система фильтрации воздуха чистых помещений и организация движения воздуха
- Установка HEPA/ULPA фильтров;
- Установка ФВУ.
Система электроснабжения
- Устройство кабельных трасс;
- Устройство контура заземления ЧПП;
- Установка и раскпючение распределительных щитов;
- Кабельные соединения.
Монтаж систем форвакуума систем газоснабжения
Оборудование систем поддержания заданной чистоты
- Устройство воздушных тамбур-шлюзов;
- Установка воздушных душей;
- Устройство модулей передачи (активных/пассивных).
